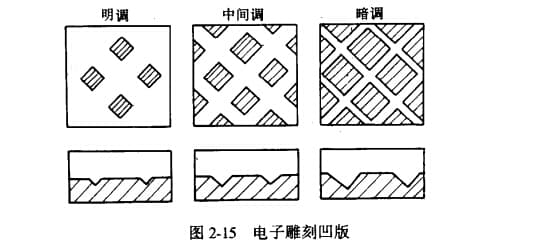

网纹辊的电子雕刻凹版是通过所雕刻的网点的大小及深浅不同来表现原稿的层次，如图2-15所示。所雕刻的网点形态主要有三种类型，即标准型、扁平型和延伸型。当网孔的形态变化时，网线角度、网线在水平方向与垂直方向的网线数也随之改变。因此，进行多色套印时应合理选择网孔形态、网线角度及网线数。网线角度介于30度----60度范围内，而雕刻的网线数则为34一99线/cm (85一250线/in).

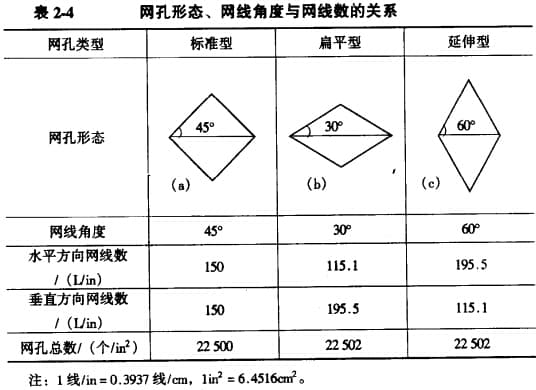

    表2-4列出网孔形态、网线角度与网线数的关系。


    表2-4说明:
    (1)采用标准型的网孔形态，即网线角度为45度，对角线长度相等，所以这种网点组成的网线，水平方向的网线数等于垂直方向的网线数。
    (2)采用扁平型的网孔形态，网线角度为30度，因为对角线长度不同，所以这种网点组成的网线，水平方向的网线数小于垂直方向的网线数。
    (3)采用延伸型的网孔形态，网线角度为60度，水平方向的网线数大于垂直方向的网线数。
    一般情况下，电子雕刻59线/cm (150线/in)的网线，采用标准型的网孔形态，单位面积内的网孔总数为3841个/cm2 (22500个平方in）(即150 x 150=22500)，而采用扁平型或延伸型的网孔形态，单位面积内的网孔点总数则为22502个/平方in(即115.1 x 195.5 =22502).
    对于网纹辊而言，了解其内部知识能够很好的帮助我们剩下很多的麻烦。了解了三者之间的关系也许并不一定能够彻底了解网纹辊，但是有助于促进我们了解网纹辊。
