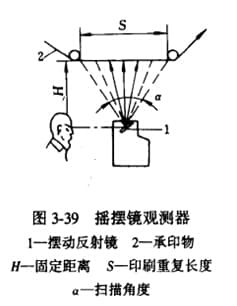

印品质量观测器--摇摆镜观测器的扫描器由直角镜组成，直角镜与印刷长度做同步摇摆，如图3-39所示。
    扫描时，将扫描器安装在离印刷表面一定的距离内.由摇摆反射镜的扫描角度的不断变化，提供印刷长度或印刷长度乘积的变化情况，摇摆弧度的总合等于摇摆镜在轴上横向的扫描角度α。
    这种观测镜所能观测到的印刷表面的宽度为457一508mm。可将其安装在横向导轨上，这样便可在观测范围的上方，在承印物的宽度内来回移动。
    由于受到摇摆镜的宽度和高度的限制，在一定时间内，只能在观测区域内观侧到印刷长度的一部分画面，所以，要在变速器上安装一个同步驱动器.使摇摆频率规则化，这样，便可在整个印刷长度范围内进行观测，只要重新设置同步，便可对印刷长度进行连续观测。


    摇摆镜观测器存在以下不足:
    (1)因扫描头的不断运动，不仅限制了观测时间，而且使可见图像失去稳定性，特别是对于窄幅的承印物会加大摇摆频率和往复运动的频率，因此，这种装置只适用于中低印刷速度、幅面宽度为250mm左右的印刷机。
    (2)当印刷速度为30一90m/min时，通过摇摆镜看到的印刷图像会产生扭曲，失去稳定性，这是因摇摆镜按一定角度摆动时，印刷面与摇摆镜表面之间的观视距离不断变化所至。
    在印刷过程中，印品质量观测器的存在是为了减少损失，便于印品更好的印刷。如果一旦出现问题，我们没有立马发觉的话，就会产生巨大的损失。
