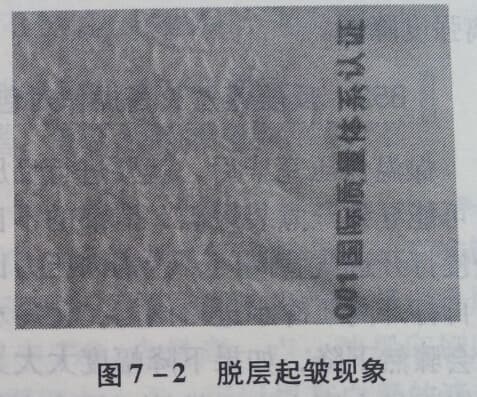

该现象本质上也是固化不完全的一种表现形式，一般生产中尚未制袋的卷膜还不会出现起皱现象，但去掉张力后，尼龙膜由于吸潮膨胀产生层间滑动，经过一段时间后演变成如图7一2所示的样子。“固化不完全”的复合膜无论再熟化多长时间还是“发黏”，不过发黏的程度不完全一样。有的剥一剥好像不黏了，但制袋后热封边卷曲，产生细小皱纹，这是较轻的“固化不完全”，要加热才发黏;冬天制好的袋天气转热了才起皱，也是程度较轻的“固化不完全”。


    这种现象经常发生透明部分正常而油墨部分起皱的问题。NY薄膜常用聚氨酯油墨印刷，一般聚氨酯连结料都含羟基，而非蒸煮类油墨通常不加固化剂，当胶黏剂中的固化剂被其他因素消耗至临界状态时，再加上油墨中羟基的消耗，造成油墨部分起皱或剥离强度降低。
