印刷机墨斗辊一网纹传墨辊输墨系统
    作为输墨系统，柔性版印刷机不仅对其有着最基本的要求，还必须要了解网纹传墨辊的输墨系统本身的知识，以便于更加好的控制着成本。
    橡胶墨斗辊本身的情况也将在以后分节单独讲述，在本节里要讨论的是墨斗辊---网纹传墨辊输墨系统的结构、调节、传动方式和传墨性能。

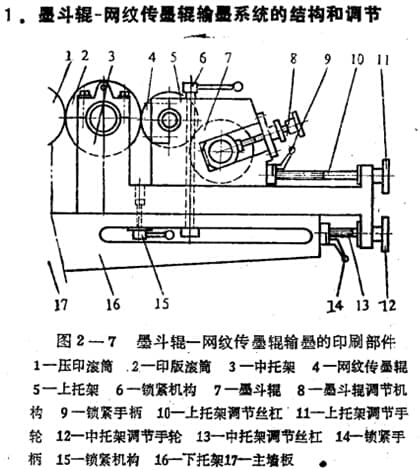

    图2---7所示为采用墨斗辊---网纹传墨辊输墨系统的柔性版印刷部件的侧面示意图。下托架16固定在主墙板17上，支承着除压印滚筒以外的所有印刷部件的结构。压印滚简I全装在主墙板17上。印刷之前，转动中托架调节手轮12，丝杠13转动，可调节中托架3的前后位置，从而设定印版滚筒与压印滚筒的压力，转动上托架调节手轮11,丝杠10转动，可改变上托架5的前后位置，从而调节网纹传墨辊4与印版滚筒2的压力.转动墨斗辊调节机构8的手轮，其上的丝杠位(推)动墨斗辊轴承，可调节墨斗辊与网纹传墨辊的压力。


    印版滚筒与压印滚筒压力调整合适后，借助锁紧机构15、14，将中托架锁紧在下托架上，这样调整上托架时，中托架的位置不会因受力而改变。同样，在网纹传墨辊与印版滚简压力调节合适后，将锁紧机构6、9紧锁，整个印刷部件即可稳定工作。
    从上面的调节过程可以看出，当调节某一对相邻辊或滚筒的压力时，并不改变其他有关辊和滚筒之间的压力。这是对调节机构的要求之一。

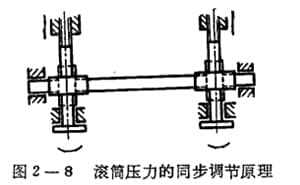

    如图2一7所示的结构在滚筒两端都有，通过适当的调节，可使辊和滚筒间的压力沿轴向相同。如果通过通轴和螺旋齿轮传动，将两端的调节机构相联，则可在一端转动手轮，对辊和滚筒两端同步等量调节，保证辊和滚简间压力沿轴向不变。如图2---8所示。

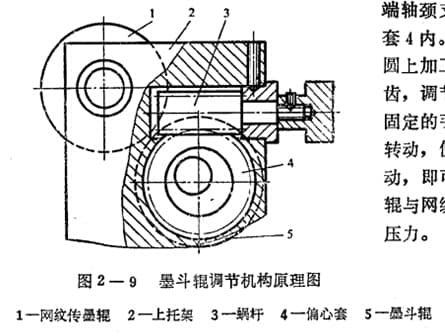

    目前在国内使用的柔性版印刷机上，大多数采用偏心套机构调节墨斗辊与网纹传墨辊的压力。如图2一9所示，墨斗辊5两端轴颈支承在偏心套4内。偏心套外圆上加工有蜗轮轮齿，调节蜗杆3上固定的手轮，蜗杆转动，使偏心套转动，即可调节墨斗辊与网纹传墨辊的压力。
